Оптоволоконный коннектор
Два оптических канала в прецизионном корпусе

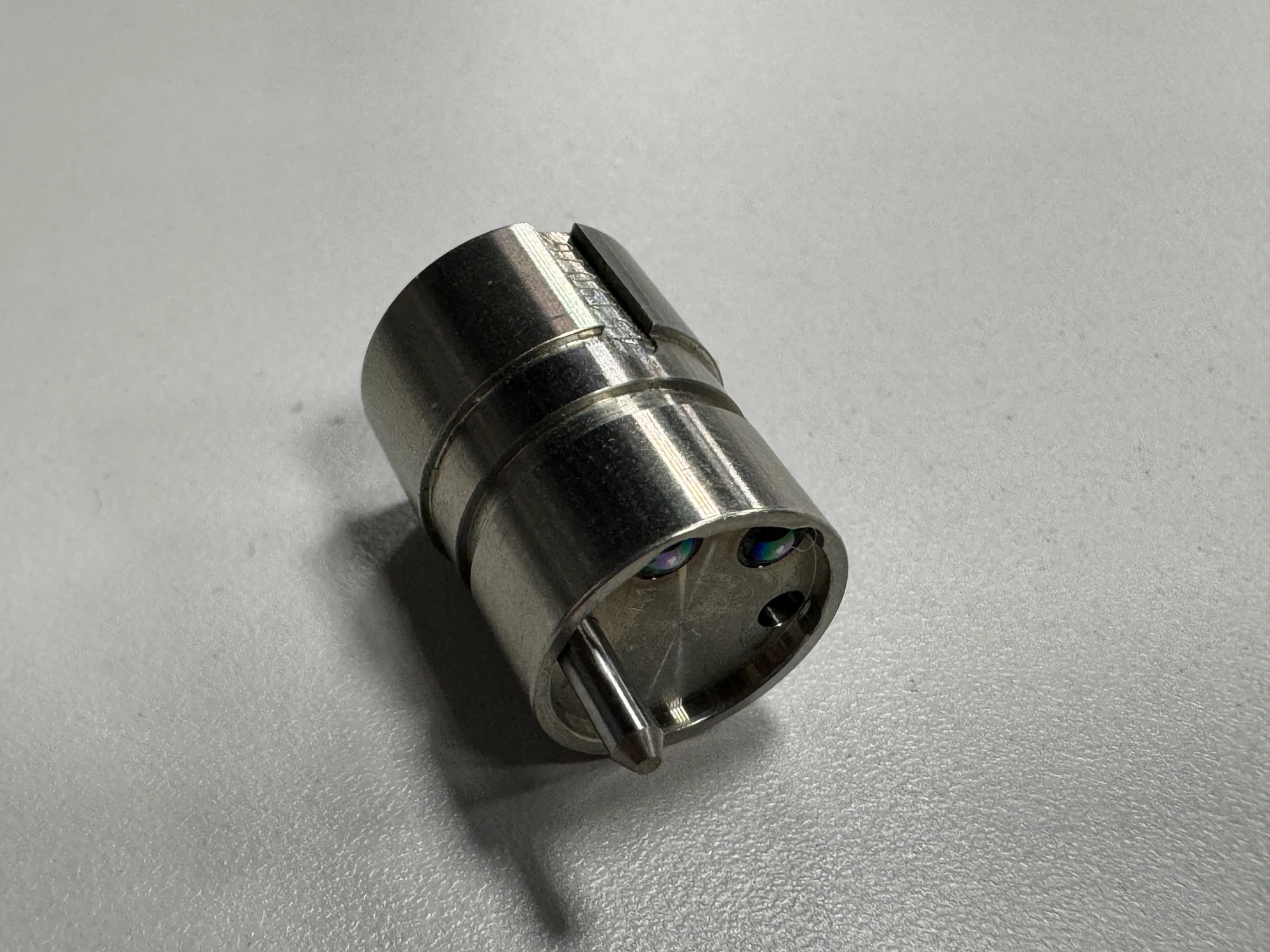

ФОТО 01Макет двухканального линзового коннектора с подключенными волокнами.
Исходная задача
Соединить волокна через линзовую оптику

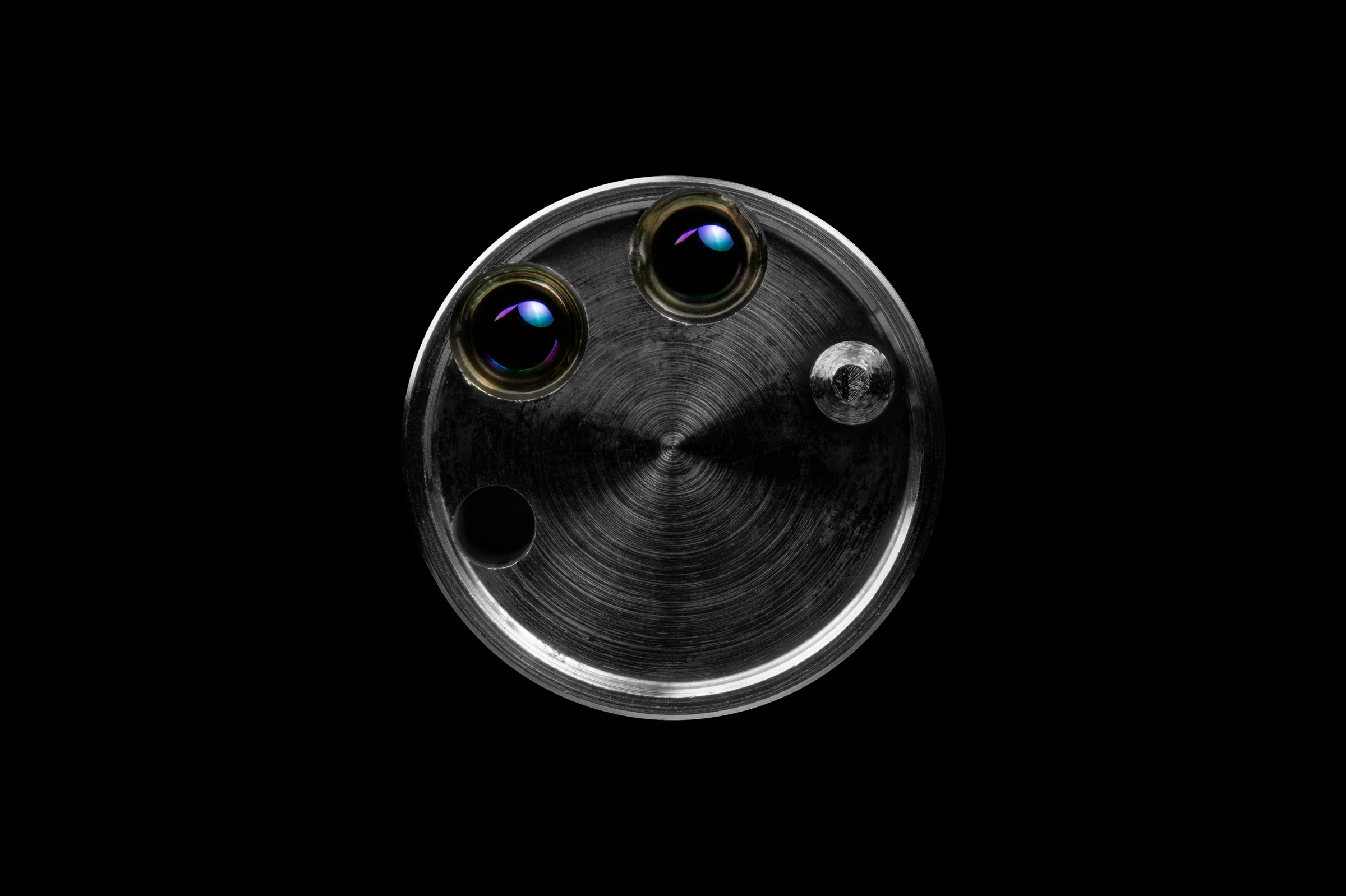

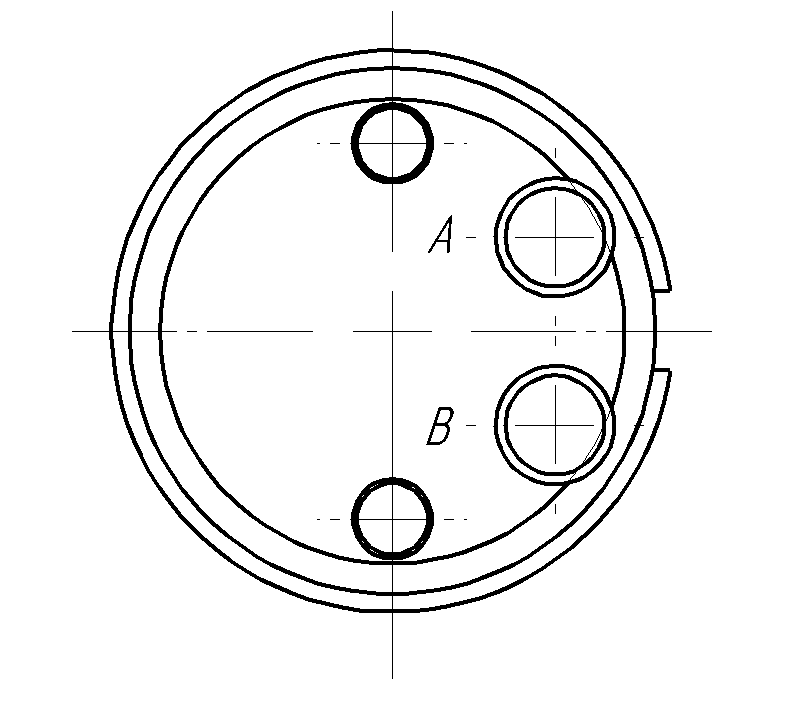

В проекте разрабатывали двухканальный оптоволоконный коннектор с шариковыми линзами. В каждом канале одна линза формирует пучок из излучения волокна, а встречная собирает его во второе волокно. Ферулы фиксируют концы волокон, корпус и направляющие задают положение двух половин соединения.
Требовалось подобрать оптику и конструкцию для воспроизводимой сборки. Даже небольшое смещение линзы или ферулы меняет долю света, которая попадает в приемное волокно. Поэтому оптический расчет сразу связали с допусками на изготовление и посадки деталей.
Оптический расчет
Проверили чувствительность к смещениям
В Zemax сравнили шариковые линзы из разных стекол для одномодового и многомодового волокна. Стекла с высоким показателем преломления уменьшали сферическую аберрацию, но фокус оказывался близко к поверхности шарика. Это ограничивало расстояние между линзой и торцом волокна.
Затем внесли в модель поперечные смещения, наклоны и ошибки взаимного положения компонентов. Анализ Монте-Карло показал, как случайное сочетание отклонений влияет на передачу света. Одномодовый вариант оказался чувствительнее к ошибкам сборки: удачной номинальной схемы было недостаточно, требовалось согласовать точность каждого сопряжения.
Термомеханика
Учли расширение корпуса и клеевого соединения
При изменении температуры корпус, линза и ферула расширяются по-разному. В COMSOL построили модель узла с клеевым соединением и сравнили варианты корпуса из титана, нержавеющей стали и алюминия. Оценивали относительное смещение линзы и ферулы, которое могло изменить оптическую связь.
В расчетном сравнении титан давал наименьшее смещение. На результат влияли также свойства клея и форма его заполнения вокруг линзы. Эти расчеты помогали выбирать материалы и способ фиксации; поведение собранного узла требовало отдельной экспериментальной проверки.
Изготовление и контроль
Отрабатывали посадки на макетах

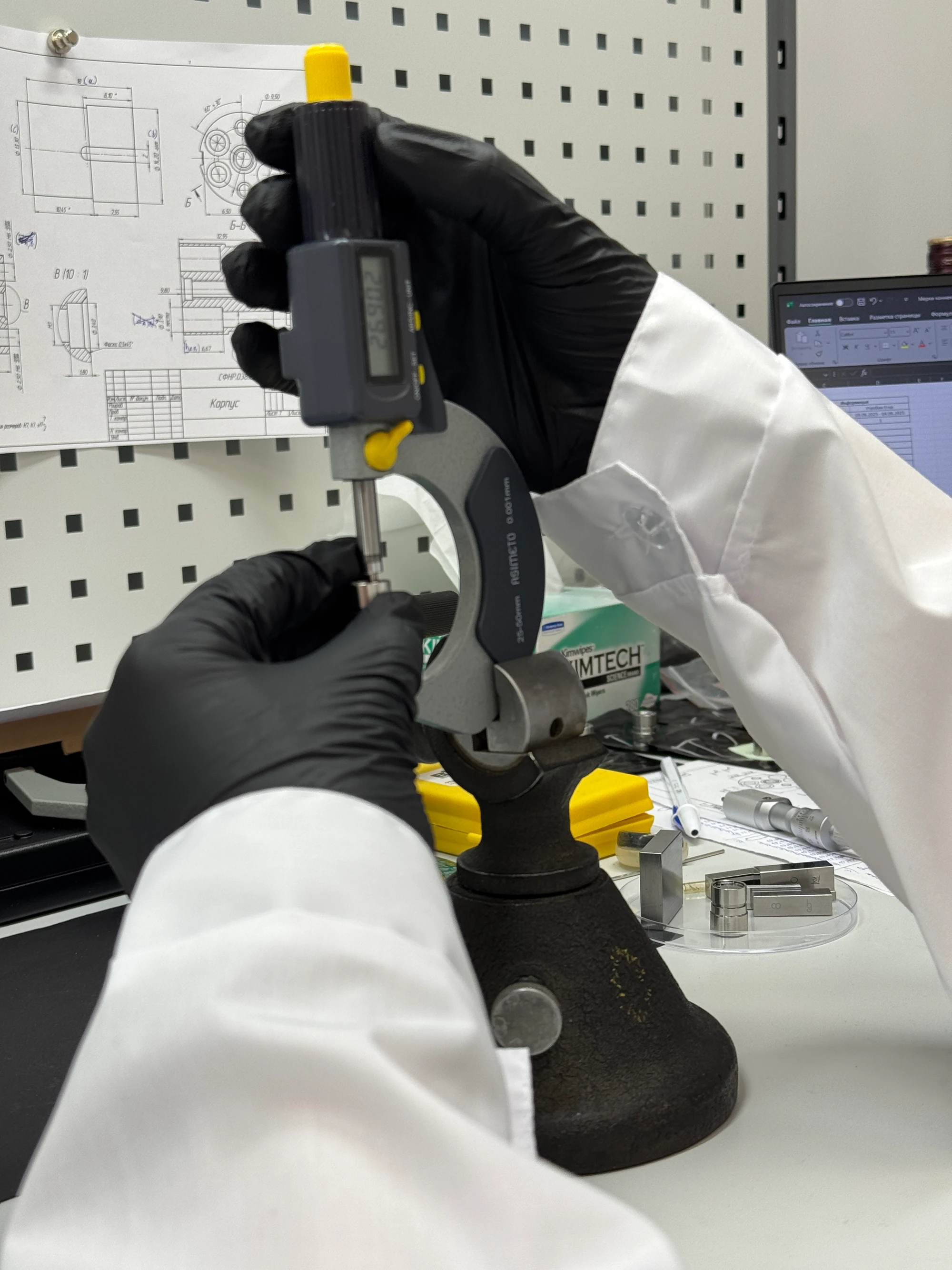

После изготовления корпусов проверяли диаметры отверстий под ферулы, геометрию направляющих и размеры сопрягаемых деталей. Для отверстий исследовали электроэрозионную обработку и координатное шлифование, а под контроль размеров разрабатывали измерительную оснастку.

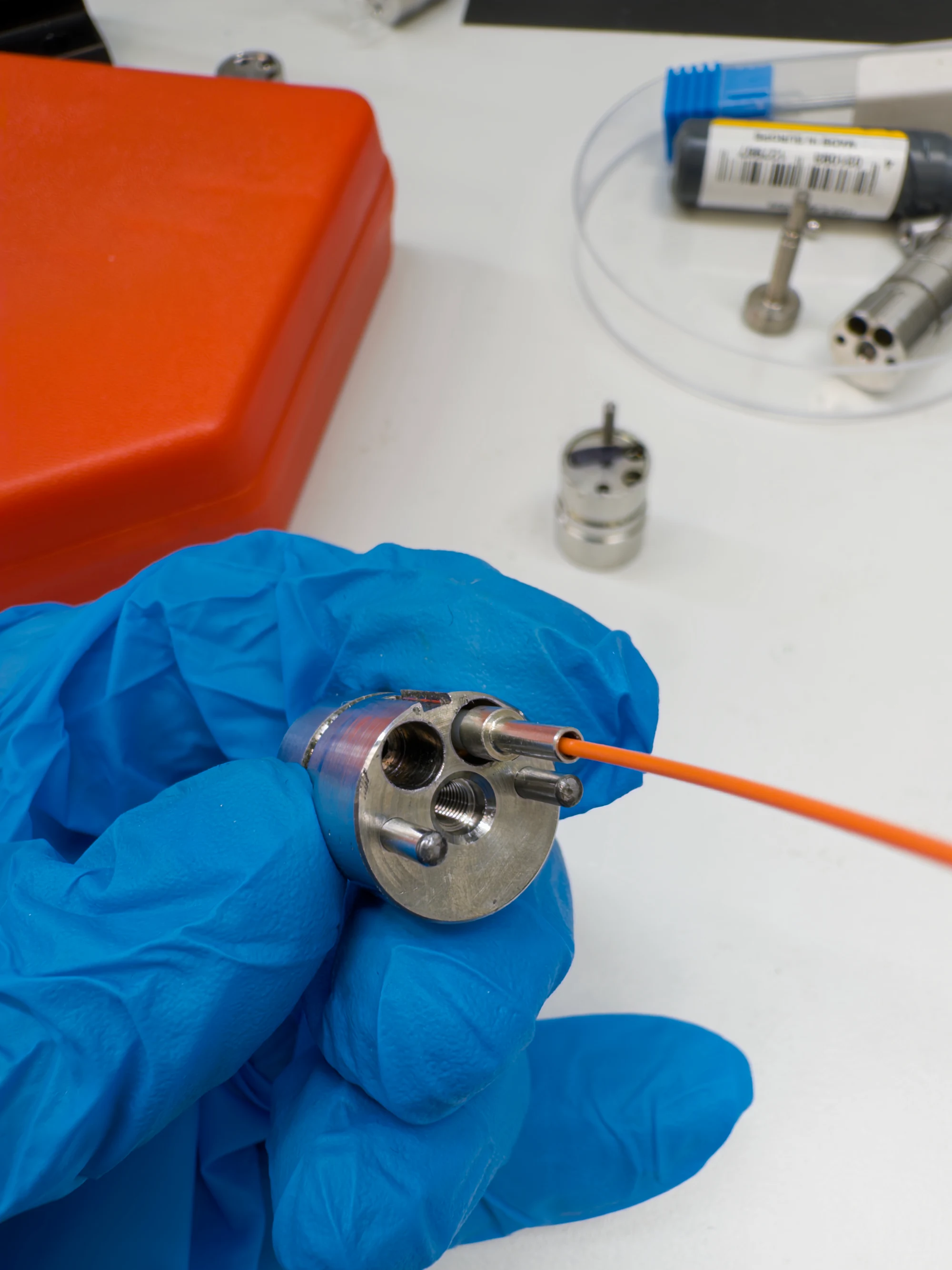

На сборке проверяли, как ферула доходит до упора под действием своей пружины. Конусность отверстия могла мешать посадке, а зазор в направляющих штифтах — менять взаимное положение половин коннектора. Замеры и замечания к очередным корпусам использовали для уточнения требований к обработке и контролю.
Оптическая сборка
Собрали макеты с волоконными каналами

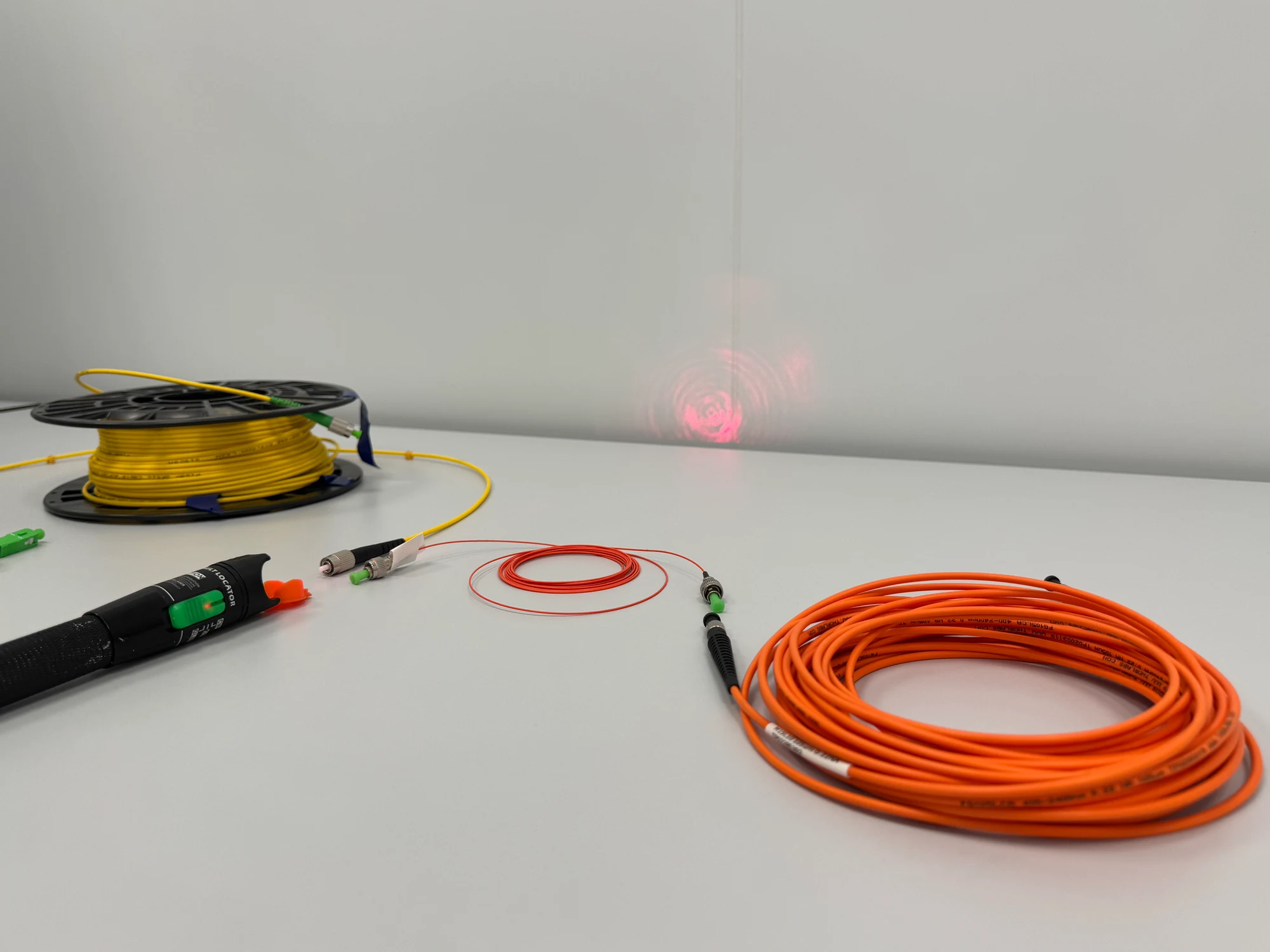

На макетах отрабатывали установку линз и ферул, сопряжение корпусов и подключение волокон. Для шариковых линз прорабатывали просветляющие покрытия под рабочие спектральные диапазоны. Проверку прохождения излучения по волоконному тракту дополняла подготовка измерений потерь в соединении.
Работа дала расчетную основу для выбора оптики, материалов и допусков, а макеты показали, какие посадки требуют доработки. Параметры готового соединения зависят от качества изготовления и сборки; их подтверждают измерениями на конкретных образцах.
